内孔

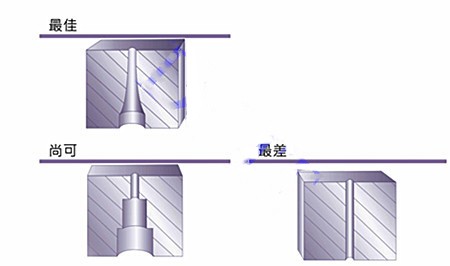

内孔，是以一个成型销插入到模穴中所形成的。在成型过程中，模穴压力可能会高涨，而巨大的压力施加在成型销上时，容易导致成型销偏斜，生产出不一致的内孔。因此，压模制品不宜制出小直径的内孔，如设计允许，成型销的尺寸及内孔的内径，尤其是成型销的底部都应最大化，以避免内孔弯曲或折损。

基本的原则为：

1、内孔的高度不应超过直径的2 倍。

2、内孔的直径最小应为1.27mm(.050 in)。
